| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x4-1550 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

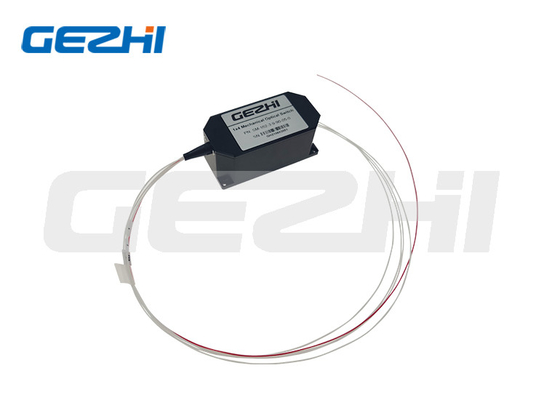

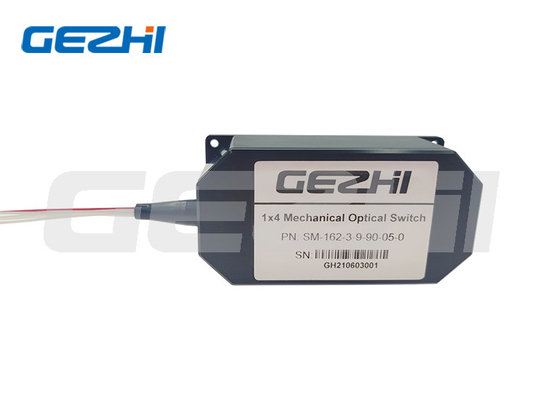

1x4 ऑप्टिकल स्विच
ऑप्टिकल स्विच एक प्रकार का कार्यात्मक घटक है, जिसमें ऑप्टिकल मार्ग स्विच करने की क्षमता होती है।ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में, इसका उपयोग मल्टी-चैनल फाइबर मॉनिटरिंग, मल्टी लाइट सोर्स / डिटेक्टर चयन, और ऑप्टिकल फाइबर पथ संरक्षण आदि के लिए किया जाता है। इसके अलावा, इसका उपयोग ऑप्टिकल फाइबर के लिए ऑप्टिकल फाइबर टेस्ट सिस्टम और इसके घटक परीक्षण, आउटडोर में भी किया जाता है। केबल टेस्ट और मल्टी-स्पॉट ऑप्टिकल सेंसर मॉनिटरिंग सिस्टम।
|
विशेषताएं विफल-सुरक्षित लैचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियां एपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंगदैर्ध्य | 1260 ~ 1620 (एसएम) | एनएम |
| प्रविष्टि नुकसान | 1.0 | डीबी |
| तरंगदैर्ध्य आश्रित हानि | 0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | 0.05 | डीबी |
| तापमान पर निर्भर नुकसान | 0.20 | डीबी |
| हारकर लौटा | एसएम≥50 | डीबी |
| क्रॉस टॉक | एसएम≥55 | डीबी |
| स्विच समय | 8 | एमएस |
| repeatability | ±0.02 | डीबी |
| सहनशीलता | 107 | बार |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लचिंग / लैचिंग | |
| परिचालन तापमान | 20~＋70 | ℃ |
| भंडारण तापमान | 40 ~ ＋85 | ℃ |
| ऑप्टिकल पावर | 500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिंस
1x4 ऑप्टिकल स्विच ऑप्टिकल रूट
1x4 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-1x4-1550nm
आदेश की जानकारी
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13 = 1310 एनएम 15=1550nm 13/15=1310/1550nm एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20=2.0mm 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
मशीनी चित्रांकन
विडियो
|
|
