| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x4-मिनी |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

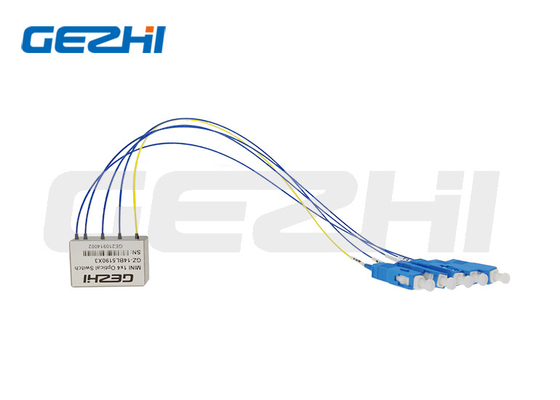

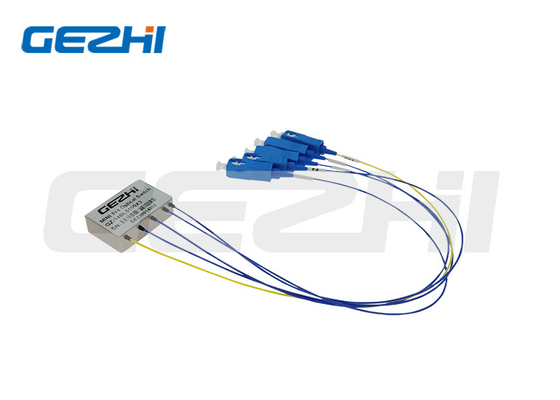

1x4 मिनी ऑप्टिकल स्विच
गीज़ी फाइबर-ऑप्टिक स्विच को अपवर्तन ऑप्टिकल सिद्धांत के आधार पर डिज़ाइन किया गया है जो चलती भाग स्थिति संवेदनशीलता को कम करता है।इसमें उत्कृष्ट यांत्रिक और ऑप्टिकल प्रदर्शन है और एक ही कॉम्पैक्ट पैकेज पर मिनी 1x4 और मिनी 1x8 के विभिन्न स्विच कॉन्फ़िगरेशन को एकीकृत करता है।उत्पाद Telcordia GR-1073-CORE योग्य हैं, और RoHS शिकायत हैं।
|
विशेषताएं विफल-सुरक्षित लैचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियां एपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विनिर्देश
| मापदंडों | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंगदैर्ध्य | 1260 ~ 1620 (एसएम) | एनएम |
| प्रविष्टि नुकसान | 1.0 | डीबी |
| तरंगदैर्ध्य आश्रित हानि | 0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | 0.05 | डीबी |
| तापमान पर निर्भर नुकसान | 0.20 | डीबी |
| हारकर लौटा | एसएम≥50 | डीबी |
| क्रॉस टॉक | एसएम≥55 | डीबी |
| स्विच समय | 8 | एमएस |
| repeatability | ±0.02 | डीबी |
| सहनशीलता | 107 | बार |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लचिंग / लैचिंग | |
| परिचालन तापमान | 20~＋70 | ℃ |
| भंडारण तापमान | 40 ~ ＋85 | ℃ |
| ऑप्टिकल पावर | 500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिंस
1x4 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-1x4-1550nm
आदेश की जानकारी
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85=850nm 13 = 1310 एनएम 15=1550nm 13/15=1310/1550nm एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250um 90=900um 20=2.0mm 30=3.0मिमी एक्स = अन्य |
1=1m 2=1.5m एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
विडियो
|
|
