| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | FSW-1x8T ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

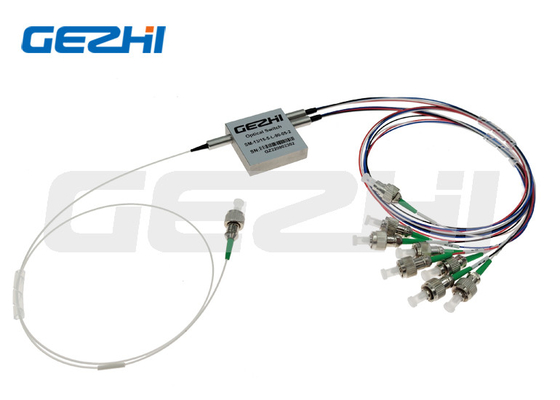

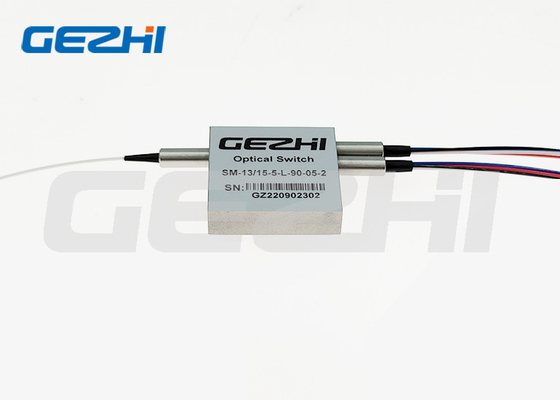

चैनल ब्लॉकिंग के लिए 1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
GEZHI फोटोनिक्स '1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच सिंगल मोड फाइबर है जो वाइड वेवलेंथ 1260 ~ 1650nm और FC/APC पिगटेल के साथ सपोर्ट करता है।यह 1x8T ऑप्टो-मैकेनिकल ऑप्टिकल स्विच बीड़ी-रेक्टल वर्किंग है।कम प्रविष्टि नुकसान और उच्च स्थिरता और विश्वसनीयता के साथ।
हम सिंगल मोड या मल्टीमोड फाइबर के लिए 1x1, 1x2, 2x2 बाईपास, 2x2 फुल, डुअल 1x2, D2x2, 2x2A, 1x4, 1x8 और 4x4 कॉन्फ़िगरेशन जैसे विभिन्न प्रकार के ऑप्टिकल स्विच की आपूर्ति करते हैं।GEZHI फोटोनिक्स ऑप्टो-मैकेनिकल ऑप्टिकल स्विच के अनुकूलित विनिर्देश प्रदान कर सकता है।
|
विशेषताएँ लघु आकार लघु स्विचिंग समय द्वि-दिशात्मक कम ऑप्टिकल विकृतियां कम सम्मिलन हानि, कम क्रॉस टॉक |
अनुप्रयोग सिस्टम निगरानी प्रयोगशाला में अनुसंधान एवं विकास मेट्रोपॉलिटन एरिया नेटवर्क नेटवर्क सुरक्षा और बहाली इंस्ट्रुमेंटेशन, परीक्षण, और माप |
1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच की विशिष्टता
| 1×8ऑप्टिकलस्विच टी-प्रकार | इकाई | ठेठ |
| ऑपरेशन तरंगदैर्ध्य | एनएम | 1310 और 1550 एनएम |
| निविष्टी की हानि | डीबी | <1.2 |
| तरंगदैर्ध्य आश्रित हानि | डीबी | <0.30 |
| ध्रुवीकरण निर्भर नुकसान | डीबी | <0.1 |
| हारकर लौटा | डीबी | > 55 |
| क्रॉस टॉक | डीबी | > 55 |
| स्विचिंग समय | एमएस | विशिष्ट: 4 अधिकतम: 10 |
| repeatability | डीबी | <±0.02 |
| सहनशीलता | साइकिल | >10 मिलियन |
| स्विचिंग प्रकार | लैचिंग / नॉन-लचिंग | |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | <500mW |
| प्रचालन वोल्टेज | ग्राम रक्षा समिति | 3वी या 5वी |
| परिचालन तापमान | ℃ | 0~+70 |
| भंडारण तापमान | ℃ | -40~+85 |
| फाइबर प्रकार | / | एसएम / एमएम फाइबर |
| पैकेज आयाम | मिमी | 35L x 35W x 9H |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर अतिरिक्त 0.2dB नुकसान जोड़ें।
आदेश की जानकारी1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
| एक्स | XX | एक्स | एक्स | XX | XX | एक्स |
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एसएम 9/125 एम 5 = एमएम 50/125 एम 6 = एमएम 62.5/125 |
85=850nm 13=1310nm 15 = 1550 एनएम 13/15=1310/1550nm एक्स = अन्य |
3=3वी 5=5वी |
एल=लचिंग एन = गैर-लचिंग |
25=250um 90=900um |
05=0.5m 10=1.0m एक्स = अन्य |
0=कोई नहीं 1=एफसी/पीसी 2=एफसी/एपीसी 3=एससी/पीसी 4=एससी/एपीसी 5=एसटी/पीसी 6=एसटी/एपीसी 7=एलसी/पीसी 8=एलसी/एपीसी एक्स = अन्य |
के पिन1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
बिजलीका1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
| विशेष विवरण | वोल्टेज | मौजूदा | प्रतिरोध |
| 5वी लैचिंग | 4.5 ~ 5.5 वी | 22.2 (± 10%) एमए | 202.5 (± 10%) |
| 5V नॉन-लचिंग | 4.5 ~ 5.5 वी | 31 (± 10%) एमए | 145 (± 10%) |
| 3V लैचिंग | 2.7 ~ 3.3 वी | 33.3 (± 10%) एमए | 90 (± 10%) |
| 3V नॉन-लचिंग | 2.7 ~ 3.3 वी | 46.7 (± 10%) एमए | 64.2 (± 10%) |
आयामका1x8T 1310/1550nm ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
विडियो
|
|
