| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2x2B-एसएम-13/15-5N |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$58-US$85 |

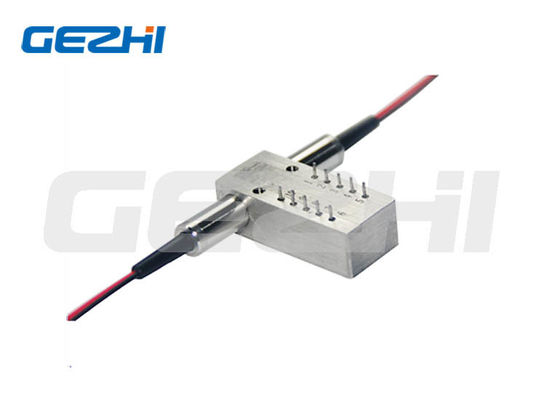

2x2B ऑप्टो-मैकेनिकल द्वि-दिशात्मक फाइबर ऑप्टिक स्विच 2 इनकमिंग ऑप्टिकल सिग्नल को 2 आउटपुट फाइबर में पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक ऑप्टो-मैकेनिकल विन्यास का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय किया जाता हैस्विच में विद्युत स्थिति सेंसर एकीकृत हैं।
पतली फिल्म फिल्टर तकनीक पर आधारित जो प्रकाश पथ को बदलने का एक मजबूत तरीका प्रदान करता है,इस श्रृंखला के उत्पादों में अत्यधिक सरल प्लेटफॉर्म कॉन्फ़िगरेशन है जो उच्च विश्वसनीयता और कम उत्पादन लागत प्रदान करता है।यह उपन्यास डिजाइन गतिशील भाग की स्थिति संवेदनशीलता को काफी कम करता है, अभूतपूर्व उच्च स्थिरता के साथ-साथ एक बेजोड़ कम लागत प्रदान करता है।
| पैरामीटर | इकाई | GZ-FSW-2*2B |
|---|---|---|
| तरंग दैर्ध्य सीमा | एनएम | 850±40/1300±40 1260±1650 |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 850/1300 1310/1550 |
| सम्मिलन हानि | डीबी | प्रकार:0.8 अधिकतम:1.20.6 अधिकतम:0.8 |
| रिटर्न हानि | डीबी | MM≥30 SM≥50 |
| क्रॉसस्टॉक | डीबी | MM≥35 SM≥55 |
| पीडीएल | डीबी | ≤0.05 |
| डब्ल्यूडीएल | डीबी | ≤0.25 |
| टीडीएल | डीबी | ≤0.25 |
| पुनरावृत्ति | डीबी | ≤±0.02 |
| विद्युत आपूर्ति | v | 3.0 या 5.0 |
| जीवनकाल | समय | ≥107 |
| समय स्विच करें | एमएस | ≤8 |
| ट्रांसमिशन पावर | mW | ≤ 500 |
| ऑपरेटिंग तापमान | °C | -20+70 |
| भंडारण तापमान | °C | -40 ¢+85 |
| वजन | घ | 16 |
| आयाम | मिमी | (L) 27.0*(W) 12.0*(H) 8.2 |
| पैरामीटर | पिन | विद्युत ड्राइव | स्थिति सेंसर |
|---|---|---|---|
| 2*2B ऑप्टिकल पथ | गैर-लॉकिंग पी1-पी3 | -- | बंद करो. खोलो. खोलो. बंद करो. |
| गैर-लॉकिंग P1-P4, P2-P3 | वी+ -- -- -- -- -- GND | खोलो। बंद करो। बंद करो। | |
| 2*2B ऑप्टिकल पथ | तालाबंदी P1-P3 | -- -- GND -- V+ | बंद करो. खोलो. खोलो. बंद करो. |
| तालाबंदी P1-P4 P2-P3 | वी + ∙ जीएनडी ∙ -- ∙ -- | खोलो। बंद करो। बंद करो। |
|
|
