उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रकार: | एफटीटीएक्स समाधान | उपयोग: | सिस्टम मॉनिटर |
---|---|---|---|
वारंटी समय: | तीन वर्ष | वेवलेंथ: | 1260-1650 एनएम |
वोल्टेज: | 3 वी या 5 वी | फाइबर कनेक्टर: | एलसी/यूपीसी, एफसी/एपीसी, एससी/एपीसी इत्यादि। |
पोर्ट: | 2x2B | नियंत्रण प्रकार: | लैचिंग या नॉन-लैचिंग |
आवेदन: | कॉन्फ़िगर करने योग्य ओएडीएम | ||
हाई लाइट: | एलसी / यूपीसी फाइबर ऑप्टिकल स्विच,3 वी फाइबर ऑप्टिकल स्विच,एससी / यूपीसी फाइबर स्विच |

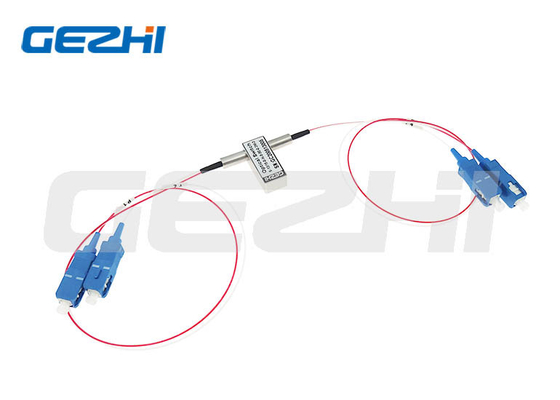

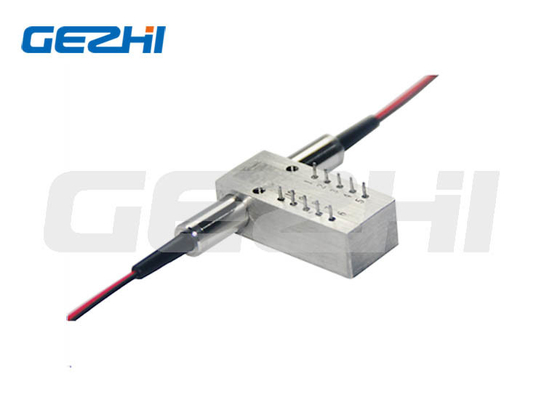

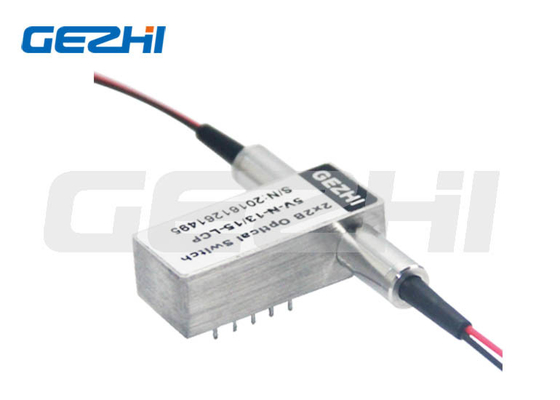

2x2 बाईपास ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
2x2B ऑप्टो-मैकेनिकल द्वि-दिशात्मक फाइबर ऑप्टिक स्विच 2 इनकमिंग ऑप्टिकल सिग्नल को 2 आउटपुट फाइबर में पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह एक ऑप्टो-मैकेनिकल विन्यास का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय किया जाता हैस्विच में विद्युत स्थिति सेंसर एकीकृत हैं। यह पतली फिल्म फिल्टर तकनीक पर आधारित है जो प्रकाश पैच को बदलने का एक मजबूत तरीका प्रदान करता है।इस श्रृंखला के उत्पादों में अत्यधिक सरल प्लेटफॉर्म कॉन्फ़िगरेशन है जो उच्च विश्वसनीयता और कम उत्पादन लागत प्रदान करता है।यह उपन्यास डिजाइन गतिशील भाग की स्थिति संवेदनशीलता को काफी कम करता है, अभूतपूर्व उच्च स्थिरता के साथ-साथ एक बेजोड़ कम लागत प्रदान करता है।
विशेषताएं: | अनुप्रयोग: |
कम सम्मिलन हानि |
नेटवर्क स्विचिंग |
व्यापक तरंग दैर्ध्य सीमा |
प्रणाली की निगरानी |
कम क्रॉसस्टॉक |
चैनल अवरुद्ध करना |
उच्च स्थिरता, उच्च विश्वसनीयता |
मॉड्यूल और सिस्टम एकीकरण |
ऑप्टिकल पथ पर इपॉक्सी मुक्त |
महानगरीय क्षेत्र नेटवर्क |
लटकने वाला और न लटकने वाला | नेटवर्क सुरक्षा और पुनर्स्थापना |
तकनीकी पैरामीटर
पैरामीटर | इकाई | GZ-FSW-2×2B | |
तरंग दैर्ध्य सीमा | एनएम | 850±40/1300±40 | 1260 ₹1650 |
परिचालन औसत लंबाई | एनएम | 850/1300 | 1310/1550 |
सम्मिलन हानि | डीबी | प्रकार:0.8 अधिकतम:1.2 | प्रकार:0.6 अधिकतम:0.8 |
रिटर्न हानि | डीबी | MM≥30 SM≥50 | |
क्रॉसस्टॉक | डीबी | MM≥35 SM≥55 | |
पीडीएल | डीबी | ≤0.05 | |
डब्ल्यूडीएल | डीबी | ≤0.25 | |
टीडीएल | डीबी | ≤0.25 | |
पुनरावृत्ति | डीबी | ≤±0.02 | |
विद्युत आपूर्ति | v | 3.0 या 5.0 | |
जीवनकाल | समय | ≥107 | |
समय स्विच करें | एमएस | ≤8 | |
ट्रांसमिशन पावर | mW | ≤ 500 | |
परिचालन तापमान | °C | -20+70 | |
भंडारण तापमान | °C | -40 ¢+85 | |
वजन | घ | 16 | |
आयाम | मिमी | (L) 27.0×(W) 12.0×(H) 8.2 |
पिन
पैरामीटर | पिन | विद्युत ड्राइव | स्थिति सेंसर | ||||||
2×2B | ऑप्टिकल पथ | 1 | 5 | 6 | 10 | 2-3 | ३-४ | 7-8 | 8-9 |
बिना लटकने वाला | पी1-पी3 | -- | -- | -- | -- | बंद करना | खुला | खुला | बंद करना |
P1-P4, P2-P3 | वी+ | -- | -- | जीएनडी | खुला | बंद करना | बंद करना | खुला | |
लटकाना | पी1-पी3 | -- | -- | जीएनडी | वी+ | बंद करना | खुला | खुला | बंद करना |
पी1-पी4 पी2-पी3 | वी+ | जीएनडी | -- | -- | खुला | बंद करना | बंद करना | खुला |
ऑप्टिकल मार्ग
