| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | D1x2-SM-13/15-5N |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

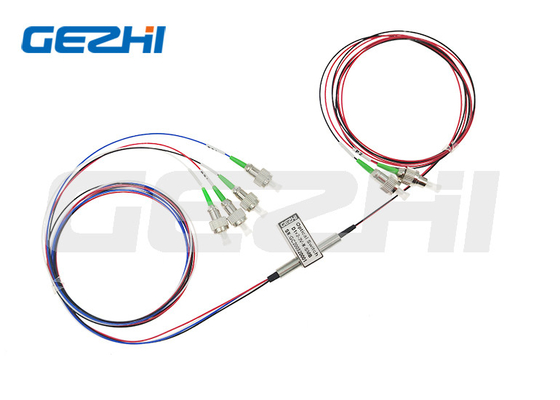

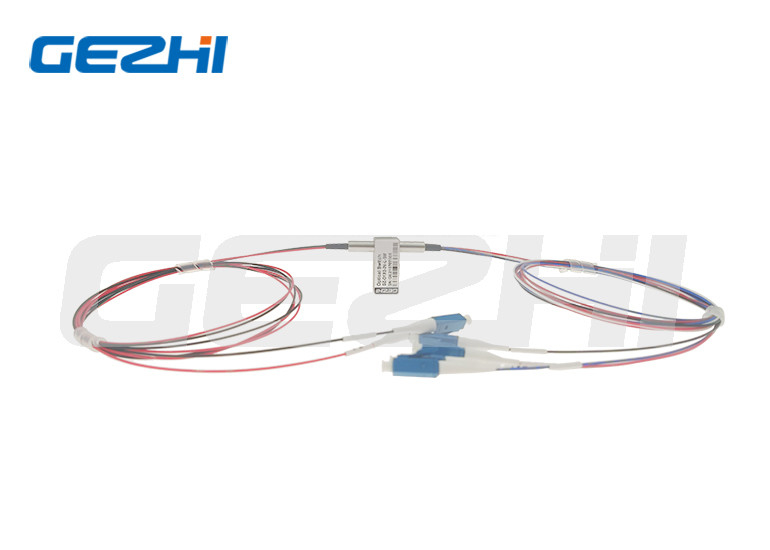

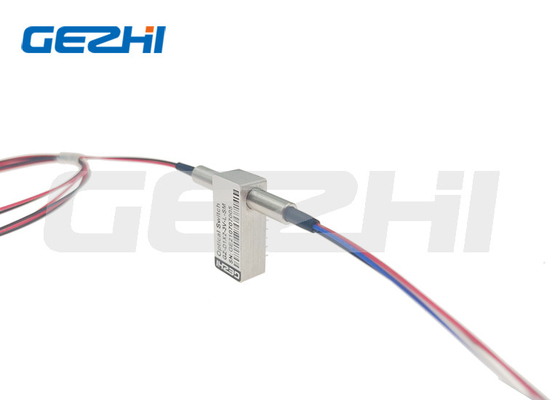

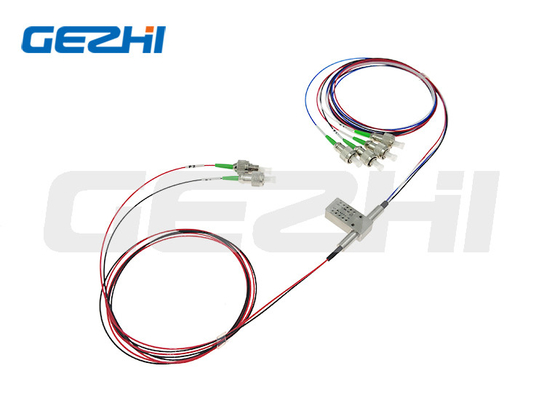

डुअल 1x2 ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
विवरण
D1x2 ऑप्टो-मैकेनिकलद्वि-दिशात्मकफाइबर ऑप्टिक स्विच ऑप्टिकल चैनलों को जोड़ता है2 आने वाले ऑप्टिकल संकेतों को 4 आउटपुट फाइबर में पुनर्निर्देशित करके.यह एक ऑप्टो-मैकेनिकल कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय किया जाता है।स्विच में एकीकृत विद्युत स्थिति संवेदक हैं। पर आधारितपतली फिल्म फिल्टर प्रौद्योगिकीजो प्रकाश पैच को बदलने का एक मजबूत तरीका प्रदान करता है, उत्पादों की इस श्रृंखला में उच्च विश्वसनीयता और कम उत्पादन लागत की पेशकश करने वाला एक बहुत ही सरलीकृत प्लेटफ़ॉर्म कॉन्फ़िगरेशन है।यह उपन्यास डिजाइन अभूतपूर्व उच्च स्थिरता के साथ-साथ एक बेजोड़ कम लागत की पेशकश करते हुए चलती भाग स्थिति संवेदनशीलता को काफी कम कर देता है।
| विशेषताएँ | अनुप्रयोग |
| कम सम्मिलन हानि | मेट्रोपॉलिटन एरिया नेटवर्क |
| वाइड वेवलेंथ रेंज | प्रयोगशाला प्रणाली में अनुसंधान एवं विकास |
| कम क्रॉसस्टॉक | मॉनिटर विन्यास योग्य |
| उच्च स्थिरता, उच्च विश्वसनीयता | ओएडीएम घटक परीक्षण |
| ऑप्टिकल पथ पर एपॉक्सी मुक्त | |
| लैचिंग और नॉन-लैचिंग |
उत्पाद की विशेषताएं
| पैरामीटर | GZ-FSW-D1x2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 670 ~ 980 | 1260 ~ 1650 |
| परीक्षण तरंग दैर्ध्य | एनएम | 850 ± 40/1300 ± 40 | 1310/1550 |
| निविष्ट वस्तु का नुकसान | डीबी | टाइप: 1.0 मैक्स: 1.5 | टाइप: 1.0 मैक्स: 1.5 |
| हारकर लौटा | डीबी | MM≥30 SM≥50 | |
| क्रॉसस्टॉक | डीबी | MM≥35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| डब्ल्यूडीएल | डीबी | ≤0.25 | |
| टीडीएल | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | वि | 3.0 या 5.0 | |
| जीवनभर | समय | ≥107 | |
| समय स्विच करें | एमएस | ≤8 | |
| ट्रांसमिशन पावर | मेगावाट | ≤500 | |
| प्रचालन तापमान | ℃ | -20 ~ + 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वज़न | जी | 16 | |
| आयाम | मिमी | (एल)27×(डब्ल्यू)12×(एच)8.2 (±0.2मिमी) अनुकूलन उपलब्ध है | |
बिजली
| विशेष विवरण | वोल्टेज | मौजूदा | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5V नॉन-लैचिंग | 4.5 ~ 5.5 | 26 ~ 32mA | 175Ω |
| 3V लैचिंग | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3V नॉन-लैचिंग | 2.7 ~ 3.3 | 39 ~ 47mA | 70Ω |
उच्च गुणवत्ता और स्थिरता सामग्री
|
मूल नए और स्थिर Panasonic रिले का उपयोग करें
|
उच्च विश्वसनीय प्रिज्म का प्रयोग करें
|
उच्च गुणवत्ता वाले सी-लेंस और Collimator का प्रयोग करें |
उत्पाद विवरण
विडियो
|
|
