| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | D1x2-SM-13/15-5N |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$46-US$98 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

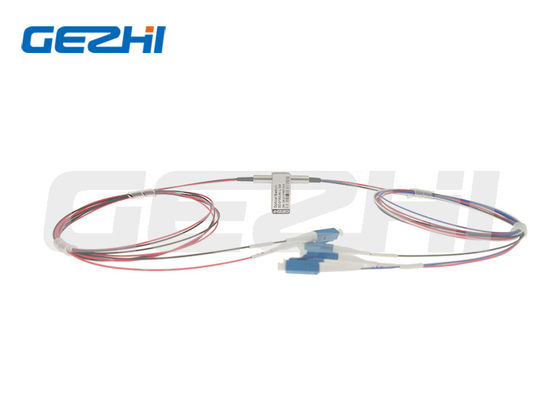

डी1x2 ऑप्टो-मैकेनिकलद्विदिशफाइबर ऑप्टिक स्विच ऑप्टिकल चैनलों को जोड़ता है2 आने वाले ऑप्टिकल सिग्नलों को 4 आउटपुट फाइबर में रीडायरेक्ट करके। यह एक ऑप्टो-मैकेनिकल कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक इलेक्ट्रिकल कंट्रोल सिग्नल के माध्यम से सक्रिय होता है। स्विच में एकीकृत इलेक्ट्रिकल पोजीशन सेंसर हैं।
आधारितथिन फिल्म फिल्टर तकनीकजो प्रकाश पथ को बदलने का एक मजबूत तरीका प्रदान करता है, उत्पादों की यह श्रृंखला एक बहुत ही सरलीकृत प्लेटफॉर्म कॉन्फ़िगरेशन प्रदान करती है जो उच्च विश्वसनीयता और कम उत्पादन लागत प्रदान करती है। यह उपन्यास डिजाइन चलती भागों की स्थिति संवेदनशीलता को काफी कम करता है, जो अभूतपूर्व उच्च स्थिरता और एक बेजोड़ कम लागत प्रदान करता है।
| विशेषताएं | अनुप्रयोग |
|---|---|
|
|
| पैरामीटर | जीजेड-एफएसडब्ल्यू-डी1x2 | ||
|---|---|---|---|
| 670~980 एनएम | 1260~1650 एनएम | ||
| वेवलेंथ रेंज | एनएम | 670~980 | 1260~1650 |
| टेस्टिंग वेवलेंथ | एनएम | 850±40/1300±40 | 1310/1550 |
| इंसर्शन लॉस | डीबी | टिप:1.0 मैक्स:1.5 | टिप:1.0 मैक्स:1.5 |
| रिटर्न लॉस | डीबी | एमएम≥30 एसएम≥50 | |
| क्रॉसस्टॉक | डीबी | एमएम≥35 एसएम≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| डब्ल्यूडीएल | डीबी | ≤0.25 | |
| टीडीएल | डीबी | ≤0.25 | |
| रिपीटबिलिटी | डीबी | ≤±0.02 | |
| पावर सप्लाई | वी | 3.0 या 5.0 | |
| लाइफटाइम | समय | ≥10⁷ | |
| स्विच टाइम | एमएस | ≤8 | |
| ट्रांसमिशन पावर | एमडब्ल्यू | ≤500 | |
| ऑपरेशन टेम्परेचर | ℃ | -20~+70 | |
| स्टोरेज टेम्परेचर | ℃ | -40~+85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल)27×(डब्ल्यू)12×(एच)8.2 (±0.2मिमी) अनुकूलन उपलब्ध है | |
| विनिर्देश | वोल्टेज | करंट | रेजिस्टेंस |
|---|---|---|---|
| 5V लॉचिंग | 4.5~5.5 | 36~44mA | 125Ω |
| 5V नॉन-लॉचिंग | 4.5~5.5 | 26~32mA | 175Ω |
| 3V लॉचिंग | 2.7~3.3 | 54~66mA | 50Ω |
| 3V नॉन-लॉचिंग | 2.7~3.3 | 39~47mA | 70Ω |
|
|
