| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-1x1-13/15 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

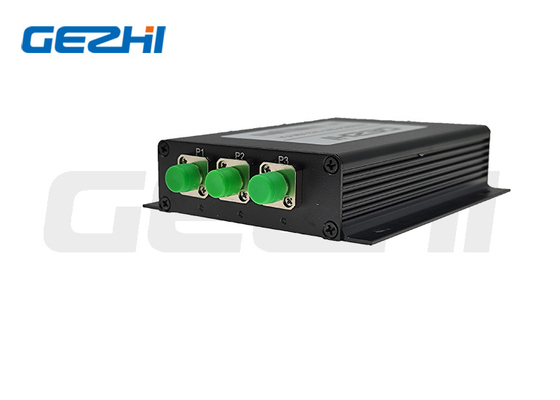

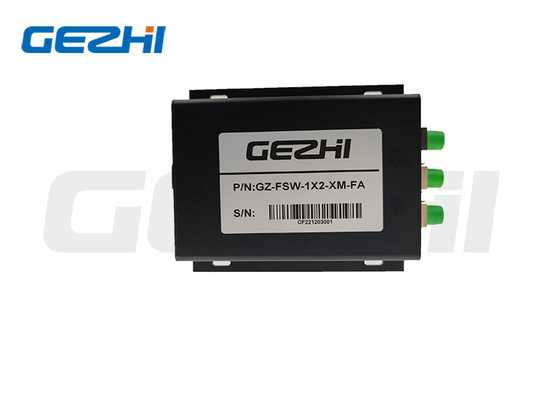

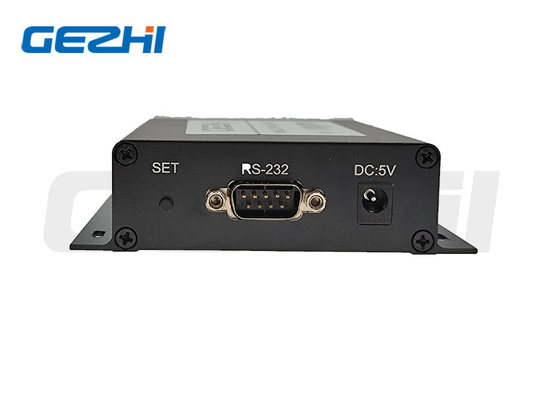

1*2 850/1260nm मैकेनिकल फाइबर ऑप्टिक स्विच मॉड्यूल
1x2 ऑप्टिकल स्विच
यह ऑप्टिकल स्विच तीन फाइबर और दो राज्यों के साथ 1x2 प्रकार से कॉन्फ़िगर किया गया हैचयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनलों को जोड़ता है।यह सिंगलमोड वेवलेंथ 1260 ~ 1650 एनएम या मल्टीमोड 850/1310 एनएम के साथ काम कर रहा है।यह ऑप्टो-मैकेनिकल मालिकाना कॉन्फ़िगरेशन का उपयोग कर रहा है और विद्युत नियंत्रण संकेत के माध्यम से सक्रिय है।GEZHI 1x2 मैकेनिकल फाइबर ऑप्टिकल स्विच अति-उच्च विश्वसनीयता और तेज स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।1x2 मैकेनिकल फाइबर ऑप्टिकल स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान है।
|
विशेषताएँ फेल-सेफ लैचिंग
बेजोड़ कम लागत
कम ऑप्टिकल विकृतियां एपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
अनुप्रयोग चैनल ब्लॉकिंग विन्यास योग्य जोड़ें/छोड़ें
सिस्टम मॉनिटरिंग
उपकरण
|
विनिर्देश
| पैरामीटर | विशेष विवरण | इकाई |
| ऑपरेटिंग तरंग दैर्ध्य | 1260 ~ 1620 (एसएम) | एनएम |
| निविष्ट वस्तु का नुकसान | ≤1.0 | डीबी |
| वेवलेंथ डिपेंडेंट लॉस | ≤0.25 | डीबी |
| ध्रुवीकरण निर्भर नुकसान | ≤0.05 | डीबी |
| तापमान पर निर्भर नुकसान | ≤0.20 | डीबी |
| हारकर लौटा | SM≥50 | डीबी |
| क्रॉस टॉक | SM≥55 | डीबी |
| समय स्विच करें | ≤8 | एमएस |
| repeatability | ≤ ± 0.02 | डीबी |
| सहनशीलता | ≥107 | टाइम्स |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लैचिंग / लैचिंग | |
| परिचालन तापमान | -20~＋70 | ℃ |
| भंडारण तापमान | -40~＋85 | ℃ |
| ऑप्टिकल पावर | ≤500 | मेगावाट |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिंस
| प्रकार | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | स्टेट सेंसर | ||||||
| 1×2 | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | |
| गैर latching | काटना | -- | -- | -- | -- | बंद करना | खुला | खुला | बंद करना |
| P1-P2 | वी＋ | -- | -- | जीएनडी | खुला | बंद करना | बंद करना | खुला | |
| latching | काटना | -- | -- | जीएनडी | -- | बंद करना | खुला | खुला | बंद करना |
| P1-P2 | वी＋ | जीएनडी | -- | -- | खुला | बंद करना | बंद करना | खुला | |
आदेश की जानकारी
GZ-1×2-13/15
| तरीका | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एसएम एम = एमएम |
85 = 850 एनएम 13 = 1310 एनएम 15 = 1550 एनएम 13/15=1310/1550 एनएम एक्स = अन्य |
3=3वी 5=5वी |
एल = लैचिंग N=नॉन-लैचिंग |
5=50/125 6=62.5/125 9=9/125 एक्स = अन्य |
25=250उम 90=900उम 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = अन्य |
1=1मी 2 = 1.5 मी एक्स = अन्य |
0=कोई नहीं एक्स = अन्य |
समान उत्पाद देखें
शिपिंग
सामान्य प्रश्न
क्यू 1:क्या मेरे पास नमूना आदेश हो सकता है?आपका MOQ क्या है?
