| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-MxN-MOS100x |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
का उत्पाद अवलोकन48*मैट्रिक्स ऑप्टिकल स्विच रैकमाउंट

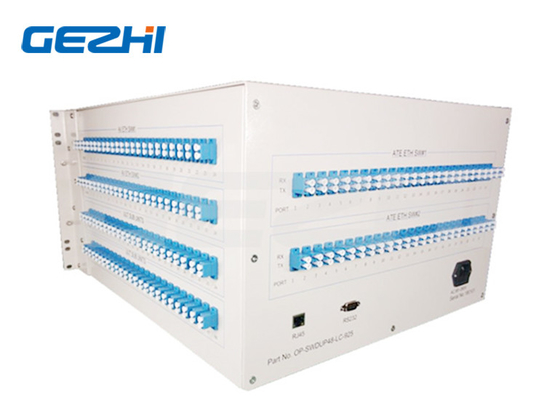

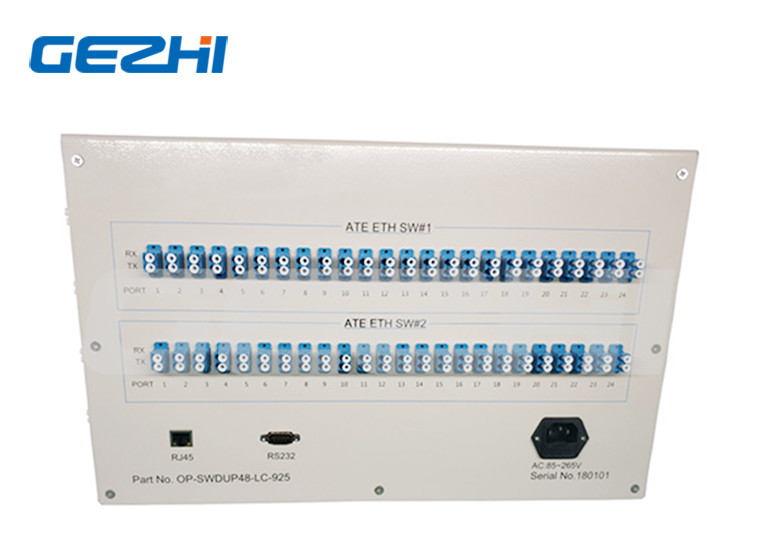

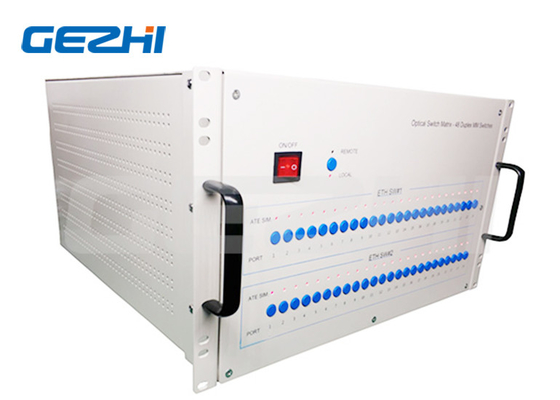

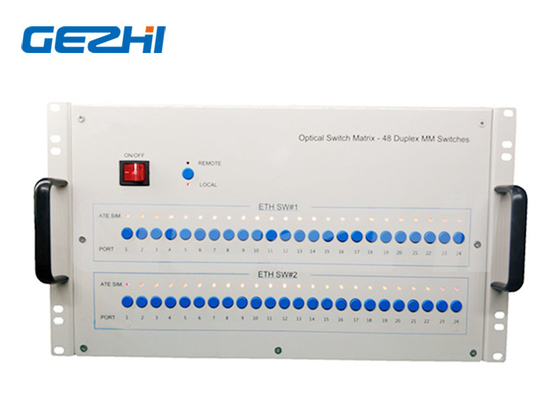

सिस्टम के रखरखाव के लिए 48*2x4 मैट्रिक्स ऑप्टिकल स्विच रैकमाउंट
48पीसी 2x4 (D1x2) ऑप्टिकल स्विच रैकमाउंट
यह ऑप्टिकल स्विच एक प्रकार का प्रकाश पथ नियंत्रण उपकरण है।एक नियंत्रण प्रकाश पथ चलाता है और प्रकाश पथ को परिवर्तित करता है।48-D1X2-U में मैकेनिकल ऑप्टिकल स्विच के 2x4 सिंक्रोनस स्विच लाइट पथ संयोजन के 48 टुकड़े होते हैं, ऑप्टिकल स्विच लाइट पथ नियंत्रण स्विच पैनल नियंत्रण पर 48 बटन हो सकता है, शॉर्ट-रेंज आरएस - 232 सीरियल पोर्ट संचार मोड के माध्यम से भी हो सकता है या रिमोट आरजे45 ईथरनेट संचार एक प्रोग्राम-नियंत्रित कमांड नियंत्रण स्विच प्रकाश पथ भेजकर, हरी बत्ती और लाल बत्ती द्वारा प्रकाश पथ की उपकरण स्थिति दिखाता है।
हम अनुकूलित तरंग दैर्ध्य, कॉन्फ़िगरेशन चैनल, फाइबर प्रकार, कनेक्टर प्रकार आदि का निर्माण कर सकते हैं।
की विशेषताएं एवं अनुप्रयोग48*2x4 मैट्रिक्स ऑप्टिकल स्विचकंप्यूटर व उपकरण रखने के लिए रैक व अल्मारियां
विशेषताएँ
सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता
एलईडी डिस्प्ले पैनल.दृश्य प्रदर्शन, सुविधाजनक संचालन
पारदर्शी संचरण संकेत.उच्च स्थिरता और विश्वसनीयता
स्वचालित स्कैनिंग का चैनल और समय अंतराल सेट किया जा सकता है
RS232 नियंत्रण और RJ45 ईथरनेट रिमोट प्रबंधन
अनुप्रयोग
एफआईटीएल
स्वचालित मापन
ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग
केबल निगरानी और रखरखाव प्रणाली
की विशिष्टताएँ48*2x4 मैट्रिक्स ऑप्टिकल स्विचकंप्यूटर व उपकरण रखने के लिए रैक व अल्मारियां
| पैरामीटर | इकाई | 48*2x4 |
| तरंग दैर्ध्य रेंज | एनएम | 1260~1650 या अनुकूलित |
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 या अनुकूलित |
| निवेशन हानि (अधिकतम) | डीबी | ≤1.5 |
| हारकर लौटा | डीबी | एसएम ≥ 50 |
| क्रॉसस्टॉक | डीबी | ≤-55 |
| पीडीएल | डीबी | ≤0.05 |
| डब्ल्यूडीएल | डीबी | ≤0.25 |
| टीडीएल | डीबी | ≤0.20 |
| repeatability | डीबी | ≤0.02 |
| स्विचिंग समय | एमएस | ≤10 (आसन्न चैनल) |
| ऑप्टिकल पावर | मेगावाट | ≤500 |
| फाइबर प्रकार | उम | 9/125 |
| योजक | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित |
| मॉनिटर पोर्ट | / | RJ45 और RS232 या अनुकूलित |
| कार्यशील विद्युत आपूर्ति (प्लग टाईप) | वी | AC:220V (50/60Hz) या DC:36V~72V |
| परिचालन तापमान | ℃ | -10~+60 |
| भंडारण तापमान | ℃ | -40~+85 |
| रैक माउंट आयाम | मिमी | 6यू: 483x500x267 मिमी |
का अनुदेश सेटमैट्रिक्स ऑप्टिकल स्विच रैकमाउंट
| नाम | निर्देश | वर्णन करना |
| ऑप्टिकल स्विच चैनल सेट करें |
भेजना: |
01 ऑप्टिकल स्विच चैनल को चालू पर सेट करें , सफलतापूर्वक लौटा। |
| वापसी1: |
||
| भेजना: |
01 ऑप्टिकल स्विच चैनल को बंद पर सेट करें , सफलतापूर्वक लौटा। |
|
| वापसी1: |
||
| भेजना: |
48 ऑप्टिकल स्विच चैनल को चालू पर सेट करें , सफलतापूर्वक लौटा। |
|
| वापसी1: |
||
| भेजना: |
48 ऑप्टिकल स्विच चैनल को बंद पर सेट करें, सफलतापूर्वक लौटा. |
|
| वापसी1: |
||
| भेजना: |
सभी ऑप्टिकल स्विच चैनल को चालू पर सेट करें, सफलतापूर्वक लौटाया गया। | |
| वापसी1: |
||
| भेजना: |
सभी ऑप्टिकल स्विच चैनल को बंद पर सेटअप करें, सफलतापूर्वक लौटाया गया। | |
| वापसी1: |
||
| क्वेरी ऑप्टिकल स्विच चैनल | भेजना: |
ऑप्टिकल स्विच चैनल को क्वेरी करें, सफलतापूर्वक लौटाया गया; 11111111111111111: क्या सभी ऑप्टिकल स्विच स्थिति (0: चालू, 1: बंद) है। |
| वापस करना: |
||
|
आईपी सेट करें पता |
भेजना: | आईपी एड्रेस को 192.168.1.100 पर सेट करें, सफलतापूर्वक वापस आ गया। |
| वापस करना: |
||
| आईपी पता क्वेरी करें | भेजना: |
आईपी पते को क्वेरी करें, सफलतापूर्वक लौटाया गया 192.168.1.100: आईपी पता 192.168.1.100 |
| वापस करना: | ||
| पोर्ट नंबर सेट करें | भेजना: |
पोर्ट नंबर को 5000 पर सेट करें, सफलता मिली |
| वापस करना: |
||
| क्वेरी पोर्ट नंबर | भेजना: |
पोर्ट नंबर क्वेरी करें, सफलतापूर्वक लौटाया गया 5000: पोर्ट संख्या 5000 तक |
| वापस करना: |
||
| सबनेट मास्क सेट करें | भेजना: |
सबनेट मास्क को 255.255.255.0 पर सेटअप करें, लौटाया गया सफलतापूर्वक |
| वापस करना: |
||
| क्वेरी सबनेट मास्क | भेजना: | सबनेट मास्क को क्वेरी करें, सफलतापूर्वक लौटाया गया 255. 255. 255.0: सबनेट मास्क 255. 255.255.0 |
| वापस करना: | ||
| डिफ़ॉल्ट गेटवे सेट करें | भेजना: |
डिफ़ॉल्ट गेटवे को 192.168.1.1 पर सेटअप करें, लौटाया गया सफलतापूर्वक |
| वापस करना: |
||
|
क्वेरी डिफ़ॉल्ट गेटवे |
भेजना: |
डिफ़ॉल्ट गेटवे को क्वेरी करें, सफलतापूर्वक लौटाया गया 192.168.1.1: 192.168.1.1 का डिफ़ॉल्ट गेटवे
|
| वापस करना: | ||
| बॉड दर निर्धारित करें | भेजना: |
बॉड दर को 9600 पर सेट करें, सफलतापूर्वक लौटाया गया |
| वापस करना: |
||
| क्वेरी बॉड दर | भेजना: |
बॉड दर को क्वेरी करें, सफलतापूर्वक 9600 लौटाया गया: बॉड दर 9600 पर
|
|
वापस करना:
|
||
| डिवाइस पुनरारंभ होता है | भेजना: |
सेटअप डिवाइस पुनरारंभ होता है, सफलतापूर्वक लौटा |
| वापस करना: |
||
| डिवाइस जानकारी क्वेरी करें | भेजना: |
डिवाइस की जानकारी क्वेरी करें ,सफलतापूर्वक लौटा; मॉडल:48-2X4-यू तरंग दैर्ध्य रेंज: 1260 ~ 1650 एनएम फाइबर प्रकार:SM,9/125um कनेक्टर: एलसी/यूपीसी कार्यशील विद्युत आपूर्ति :एसी:85~265वी |
| वापस करना: | ||
| क्वेरी संस्करण | भेजना: |
संस्करण को क्वेरी करें, सफलतापूर्वक लौटा हार्डवेयर संस्करण: V1.0.1 सॉफ़्टवेयर: V1.0.1 |
| वापस करना: |
| ओएसडब्ल्यू | तरीका | वेवलेंथ | पैकेट | फाइबर प्रकार | फाइबर व्यास | योजक |
|
48*2x4 एस=विशेषता |
एस=एसएम एम=एमएम |
85=850 एनएम 13=1310 एनएम 15=1550 एनएम 85/13=850/1300 13/15=1310/1550एनएम एस=निर्दिष्ट करें |
1यू=1यू रैकमाउंट 2यू=2यू रैकमाउंट 3यू=3यू रैकमाउंट 4यू=4यू रैकमाउंट एस=निर्दिष्ट करें |
एम5=50/125 एम6=62.5/125 एस9=9/125 एस105/125 एस200/240 एस272/300 एस365/400 एस550/600 एस=निर्दिष्ट करें |
एसी=सिंगल 85~265वी डीसी=सिंगल 36~72वी एए=दोहरी 85~265वी डीडी=दोहरी 36~72वी AD=AC85~265V+DC36~75V |
00=कोई नहीं एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एस=निर्दिष्ट करें |
विडियो
|
|
