| Brand Name: | GEZHI |
| मॉडल संख्या: | GZ-1x4S100X |
उत्पाद का वर्णन:

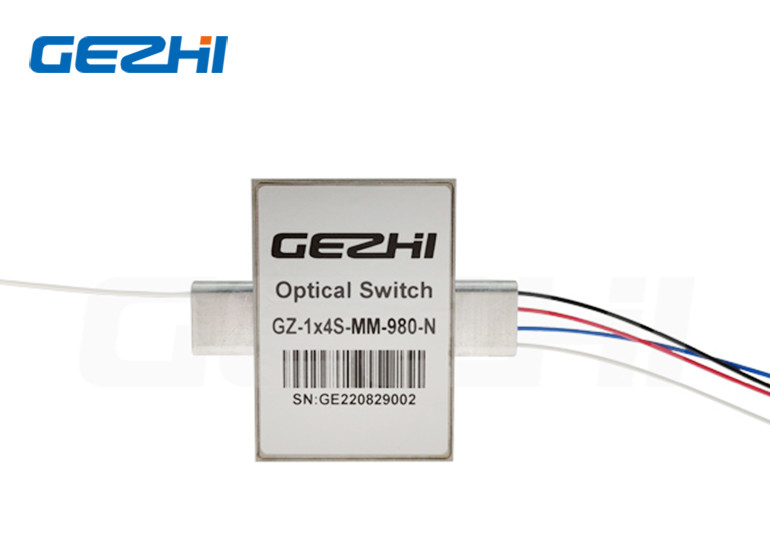

फाइबर सेंसर के लिए 1x4S 105/125um फाइबर ऑप्टिकल स्विच
1x4S ऑप्टिकल स्विच
गेज़ी फोटोनिक्स के इस 1x4S ऑप्टिकल स्विच में 105/125um बड़े कोर फाइबर का उपयोग किया गया है। जो 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm या अनुकूलित तरंग दैर्ध्य का समर्थन करते हैं।105/125um फाइबर 1x4 ऑप्टिकल स्विच कम सम्मिलन हानि के साथ है, उच्च स्थिरता और विश्वसनीयता और उच्च क्रॉस टॉक. जो व्यापक रूप से चिकित्सा, फाइबर सेंसर, अनुसंधान, लेजर और एयरोस्पेस आदि में उपयोग किया जाता है।
विशेषताएं
◆निम्न सम्मिलन हानि
◆उच्च नहर का अलगाव
◆उच्च स्थिरता, उच्च विश्वसनीयता
◆लॉकिंग या गैर-लॉकिंग
तकनीकी मापदंड
|
पैरामीटर |
GZ-1x4S | |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 780, 980, 1060, 1310,1550 आदि |
| सम्मिलन हानि | डीबी | ≤1.5 |
| तरंग दैर्ध्य पर निर्भर हानि | डीबी | ≤0.40 |
| ध्रुवीकरण पर निर्भर हानि | डीबी | ≤0.05 |
| तापमान पर निर्भर हानि | डीबी | ≤0.20 |
| रिटर्न हानि | डीबी | SM≥50 MM≥30 |
| क्रॉस टॉक | डीबी | SM≥55 MM≥35 |
| समय स्विच करें | एमएस | ≤8 |
| पुनरावृत्ति | डीबी | ≤±0.02 |
| स्थायित्व | समय | ≥107 |
| ऑपरेटिंग वोल्टेज | वी | 3 या 5 |
| स्विच प्रकार | नॉन-लॉकिंग/लॉकिंग | |
| परिचालन तापमान | °C | -20~+70 |
| भंडारण तापमान | °C | -40~+85 |
| ऑप्टिकल पावर | एमडब्ल्यू | 500, 1000, 2000, 5000, 10000 आदि |
| आयाम | मिमी | 52.7.0L×37.2W×10.0H |
ऑप्टिकल मार्ग
आयाम
ऑर्डर करने की जानकारी
| GZ | मोड | तरंगदैर्ध्य | वोल्टेज प्रकार | नियंत्रण मॉडल | कार्य शक्ति | फाइबर का प्रकार | फाइबर व्यास | फाइबर की लंबाई | कनेक्टर |
| 1x4S |
S=SM एम=एमएम |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S = निर्दिष्ट करें |
3=3V 5=5V |
L=लॉचिंग N=नॉन-लॉकिंग |
N=500mw 1=1W 2=2W 5=5W 10=10W S = निर्दिष्ट करें |
5=50/125 6=62.5/125 9=9/125 1=105/125 S = निर्दिष्ट करें |
25=250um 90=900um 20=2.0 मिमी S = निर्दिष्ट करें |
05=0.5m 10=1.0m S = निर्दिष्ट करें |
00=कोई नहीं FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S = निर्दिष्ट करें |
अक्सर पूछे जाने वाले प्रश्न
विडियो
|
|
